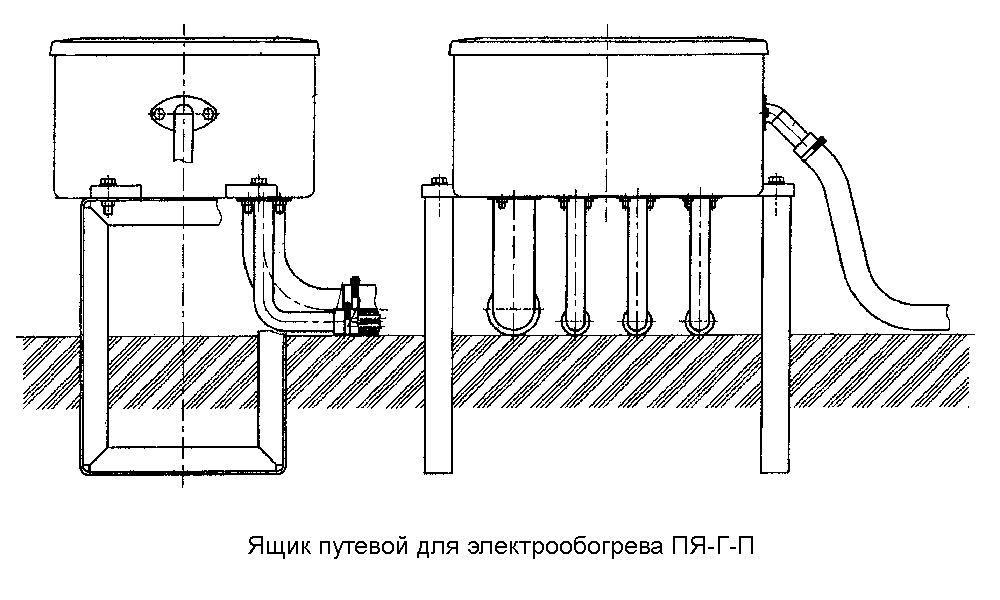

Ящики путевые для электрообогрева типа ПЯ-Г-П и ПЯ-Г-ЭП предназначены для размещения и установки аппаратуры электрообогрева стрелок, разделки кабеля. Корпус и крышка ящиков штампованно-сварные.
Корпус ящика выполнен из качественной листовой стали толщиной 4 мм. Имеет антикоррозийное покрытие, выполненное методом горячего цинкования.
Ящики изготавливаются в климатическом исполнении УХЛ категории размещения 1 по ГОСТ 15150-69 для верхнего значения рабочей температуры +65°С, нижнего значения рабочей температуры –60°С, влажности 100% при температуре +25°С. Ящики обладают стойкостью к воздействию инея и росы, пыли, коррозионной стойкостью, пыленепроницаемостью.
По допускаемым механическим воздействиям ящики относятся к классификационной группе МС3 по ГОСТ Р 55369-2012. По степени защиты человека от поражения электрическим током ящики относятся к классу 01 по ГОСТ12.2.007.0-75.
Отличительные особенности ящиков ПЯ-Г-П и ПЯ-Г-ЭП:
— герметичное исполнение (степень защиты от внешних воздействий IP57 по ГОСТ 14254-96);
— изменена компоновка ящика под задачи электрообогрева, исключены неиспользуемые технологические отверстия;
— все патрубки для подсоединения кабелей (включая изогнутые) входят в комплект поставки;
— внутренние петли;
— внутренние замки (фиксаторы);
— профильное уплотнение крышки;
— полимерная полка;
— герметизирующий комплект (для герметизации вводов кабелей);
— антиконденсантное покрытие внутренней поверхности крышки.
Наименование | Кол-во на исполнение, шт. | |||
ПЯ-Г-П | ПЯ-Г-ЭП | |||
Корпус с крышкой в сборе | 1 | 1 | ||
Труба предохранительная прямая | 0; 1* | 2 | ||
Труба изогнутая ∅60 мм | 0; 1; 2* | 1; 2* | ||
Труба изогнутая ∅27 мм | 1; 2; 3* | 0; 1* | ||
Ввод боковой | 0; 1* | 0; 1* | ||
Основание под трансформаторные и релейные ящики (крепеж из комплекта оснований: болт М12х55-4 шт., гайка М12 – 4 шт., шайба 12 – 4 шт.) | 2 | 2 | ||
Ключ | 1 шт. на 5 изделий | |||
Комплект герметизирующий 25001-80-00-01 | 0; 1* | 2 |
* Количество — в зависимости от комплектации ящика, определяется заказом.
