Панель преобразовательная ПП25.1-ЭЦК

Панель преобразовательная ПП25.1-ЭЦК входит в состав устройств электропитания для постов электрической централизации (ЭЦ) крупных станций (до 60 стрелок) с центральной системой питания и резервной кислотной аккумуляторной батареей номинальным напряжением 24 В, при применении стрелочных электродвигателей трехфазного переменного тока, фазочувствительных рельсовых цепей переменного тока частотой 25 Гц или тональных рельсовых цепей с кодированием АЛСН частотой 25 и 50 Гц, со светодиодными табло ДСП, пультами ограждения составов и маневровыми колонками.

Панель предназначена для питания переменным током частотой 25 Гц фазочувствительных рельсовых цепей (четырех групп местных элементов путевых реле (МЭ) и двенадцати лучей питания рельсовых цепей (ЛРЦ), количество которых рассчитано на 60 стрелок ЭЦ). В панели предусмотрена возможность переключения фазы напряжения всех МЭ или их частей с 90° на 0° относительно фазы напряжения ЛРЦ.

Электропитание панели осуществляется от сети однофазного пере менного тока частотой 50 Гц номинальным напряжением 220 В с допускаемыми отклонениями в пределах от 198 до 242 В.

Ток, потребляемый панелью от сети переменного тока, — не более 32 А.

Напряжения на выходах панели для питания РЛЦ находятся в пределах от 200 до 230 В при номинальной нагрузке 1,5 А.

Напряжения на выходах панели для питания МЭ находятся в пределах от 100 до 115 В при номинальной нагрузке 1,4 А.

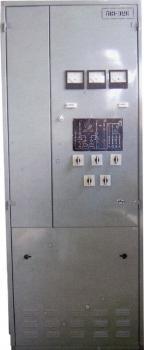

Конструктивно панели выполнены в виде металлического шкафа с двухсторонним обслуживанием и рассчитана для эксплуатации в условиях умеренного и холодного климата.
