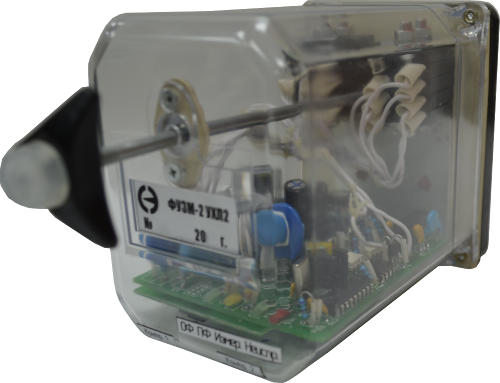

    Устройство фазирующее ФУ3М

    • В наличии
    • Оптом и в розницу

    111 Тг.

    Показать оптовые цены
    +77272516341
    тел.факс
    • +77761457525
      сот.
    • +77769257525
      сот.
    • График работы
    • Адрес и контакты
    Устройство фазирующее ФУ3М
    Устройство фазирующее ФУ3М В наличии
    111 Тг.
    +77272516341
    тел.факс
    • +77761457525
      сот.
    • +77769257525
      сот.
    Купить

    Описание

    Устройство фазирующее ФУ3М ТУ32 ЦШ 2072-2009

    (черт. 17418-00-00М, черт. 17418-00-00-01М)

    Фазирующее устройство ФУ3М является модификацией ранее выпускавшегося устройства ФУ-3. ФУ3М совместно с коммутирующими реле ПФ и ОФ предназначено для обеспечения синфазного питания фазочувствительных путевых приемников рельсовых цепей переменного тока частотой 25 Гц, применяемых в системах электрической централизации станций.

    ФУ3М имеет две модификации, приведенные в таблице 1, отличающиеся конструктивным исполнением: ФУ3М-1 выполнено в пластмассовом корпусе реле типа РЭЛ, ФУ3М-2 в пластмассовом корпусе реле типа НМШ.

    Таблица 1

    Код Обозначение
    ФУ3М-1 17418-00-00М
    ФУ3М-2 17418-00-00-01М

    ФУ3М по выполняемой функции заменяет ранее разработанные фазирующие устройства ФУ-1; ФУ2, ФУ2М и ФУ-3.

    В качестве преобразователей частоты ПЧм и ПЧп могут быть использованы следующие типы преобразователей: П50/25-40; П50/25-100; П50/25-150; П50/25-300. Преобразователи используются совместно с блоками конденсаторов типа БК.

    Подключение первичных обмоток преобразователей частоты к сети питания с частотой 50 Гц может быть согласным или встречным.

    Ток, потребляемый ФУ3М:

    - от преобразователя ПЧп - не более …………………………………10 мА;

    - от преобразователя ПЧм - не более …………………………………50 мА.

    ФУ3М работает совместно с коммутирующими реле ПФ и ОФ типа АШ2-1440, С2-1000 или им аналогичными с сопротивлением обмоток от 1000 до 1440 Ом (предельное отклонение сопротивления ±10%).

    Напряжения на реле ПФ и ОФ, обеспечиваемые на управляющих выходах ФУ3М, при изменении напряжений на его входах от 75 до 110 В приведены в таблице 2.

    Таблица 2

    Состояние реле Напряжение на реле, В
    Включено 24,0±2,4
    Выключено Не более 0,1

    ФУ3М имеет встроенную индикацию, обеспечивающую визуальный контроль:

    - выдачи сигналов на включение реле ОФ или ПФ;

    - нормального процесса измерения разности фаз между сигналами от ПЧм и ПЧп;

    - возникновение неисправности в работе устройства;

    - дополнительно введена светодиодная индикация срабатывания защиты от перенапряжения и вывод этой информации в систему ДК.

    Характеристики

    Основные атрибуты
    Производитель  Россия
    Страна производительРоссия
