Блок защиты от перенапряжений для панелей питания ПВ2-ЭЦ и ПВ3-ЭЦ

Блок защиты от перенапряжений

для панелей питания ПВ2-ЭЦ и ПВ3-ЭЦ

БЗПВ (36251-151-00)

БЗПВ разработан на основании письма Начальника департамента автоматики и телемеханики ОАО «РЖД» от 08.12.2010 г. № ЦШТех-16/86.

Областью применения БЗПВ являются находящиеся в эксплуатации панели вводные ПВ2-ЭЦ и ПВ3-ЭЦ, обеспечивающие электропитание электрических централизаций (ЭЦ) и промежуточных станций.

БЗПВ предназначен для установки со стороны питающего трёхфазного фидера с глухо заземленной нейтралью и осуществления защиты от вторичных воздействий молнии в зоне 1 согласно Инструкции по устройству молниезащиты зданий, сооружений и промышленных коммуникаций Минэнергетики.

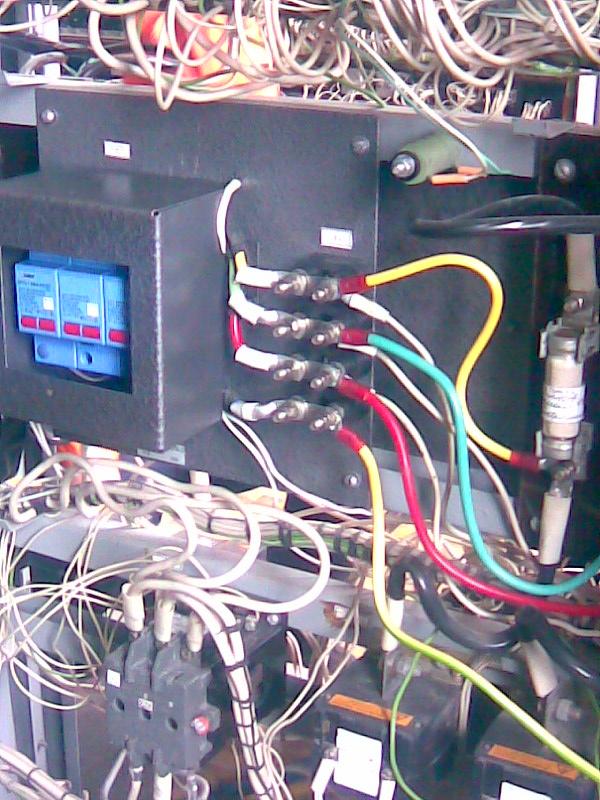

БЗПВ собран  на металлической плате основания, приспособленной для установки на посадочные места плат, на которых в действующих панелях ПВ2-ЭЦ и ПВ3-ЭЦ установлены три БЗЭ-2 с подключенными к ним приборами.

БЗПВ имеет два исполнения:

- БЗПВ1 36251-151-00, содержащий одно УЗИП;

- БЗПВ2 36251-151-00-01, содержащий одно УЗИП и клеммную колодку  на 6 клемм винтовых М6.

В комплект поставки БЗПВ для панели ПВ2-ЭЦ входит:

- блок БЗПВ1 36251-151-00 – 1 шт.

- блок БЗПВ2 36251-151-00-01 – 1 шт.

- перемычки: П1А, П1В, П1С, П2А, П2В, П2С, П3.1, П3.2 – по 1 шт. каждого типа;

БЗПВ рассчитан на следующие основные параметры:

- класс согласно МЭК61643-1 – I и II;

- максимальное рабочее напряжение – 480/320 В /50 Гц;

- максимальный разрядный ток при характеристике импульса 8/20 мкс – 90 кА;

- уровень защиты при характеристике импульса 8/20 мкс – не более 1400 В;

- срок службы – минимально 100000 ч.
