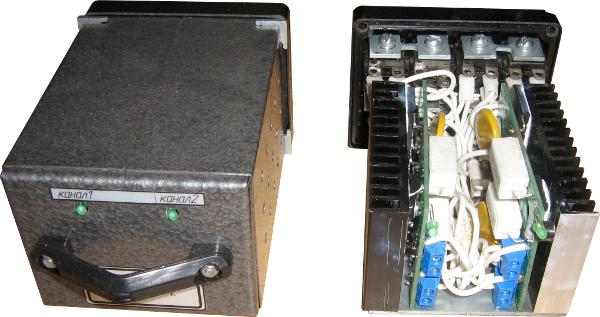

Блок выпрямительный резервируемый БВ-Р

Блок выпрямительный резервируемый  БВ-Р.

ТУ 32 ЦШ 162.31-2011 (черт.22396-00-00)

БВ-Р предназначен для выпрямления однофазного переменного тока напряжением до 220±10% В частотой 50Гц, и применяется для питания устройств ЖАТ. БВ-Р применяется  взамен блока БВ.

Выпрямитель блока построен по принципу горячего резервирования и

реализован   на современной элементной базе с применением современных высоковольтных мощных выпрямительных диодов. Защита выпрямителей от перегрузок по току выполнена на плавких предохранителях.

БВ-Р имеет встроенную индикацию, обеспечивающую визуальный

контроль состояния каналов резервирования, а также устройство передачи диагностической информации в системы диспетчерского контроля.

Выпрямленное напряжение на выходе блока БВ-Р при  питании его от

источника переменного тока частотой 50Гц номинальным напряжением 220В и токе нагрузки 5 А  не менее 185 В. При изменении питающего напряжения в диапазоне ±10% от номинального значения 220 В, выходное напряжение может изменяться в пределах ±15% от выпрямленного напряжения измеренного при  номинальном входном напряжении.

Блок БВ-Р подключается к нагрузке с током потребления не более 5+10% А.
