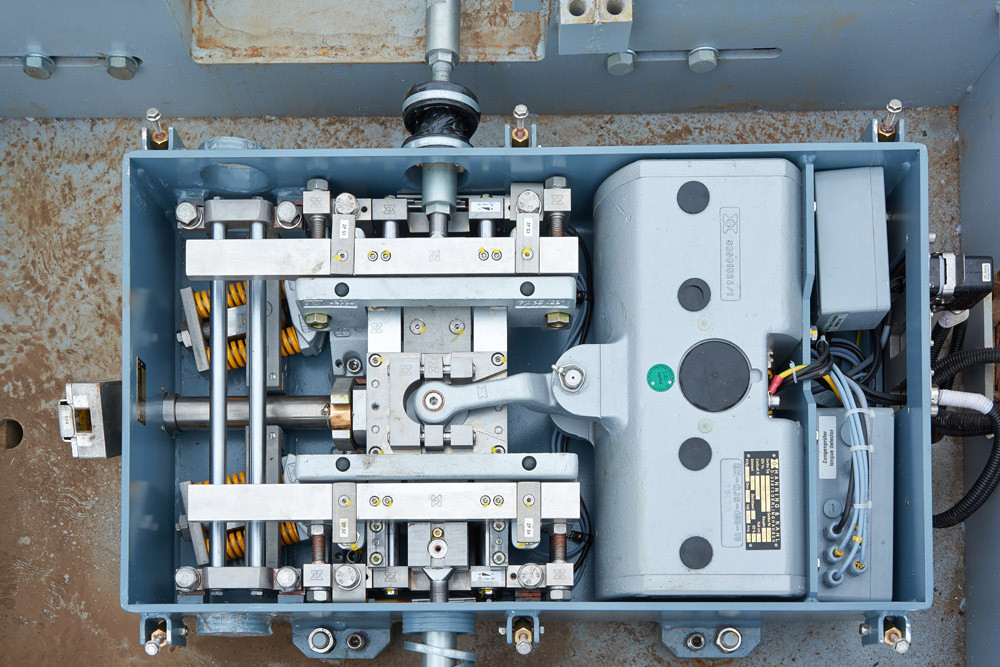

Электроприводы УВП.
Благодаря высокой надёжности, усовершенствованной контрольной системе, оригинальному механизму внутреннего замыкания, данные стрелочные электроприводы обеспечивают движение на железнодорожных магистралях со скоростью до 400 км/час.
Стрелочный электропривод универсальный винтовой невзрезной типа УВП с внутренним замыкателем и ходом шибера в пределах 60–220 мм, предназначен для перевода в повторно‑кратковременном режиме остряков и подвижных сердечников крестовин стрелочных переводов и может быть использован для работы с внешним замыкателем и без него.
Стрелочный электропривод может быть укомплектован электродвигателями другого типа, обеспечивающими необходимые технические характеристики и управление по утверждённым схемотехническим решениям.
В настоящее время стрелочный электропривод типа УВП выпускается в следующих исполнениях:
• с ходом шибера 220 мм и ходом контрольных линеек 150 мм для перевода остряков;
• с ходом шибера 220 мм и ходом контрольных линеек 140 мм для перевода подвижных сердечников крестовин;
• с ходом шибера 150 мм и ходом контрольных линеек 70 мм для перевода остряков;
• с ходом шибера 150 мм и ходом контрольных линеек 150 мм для перевода подвижных сердечников крестовин
Возможен выпуск и других исполнений стрелочного электропривода типа УВП с ходом шибера и контрольных линеек в пределах, указанных в технических характеристиках.Максимальная скорость, км/час | 400 |
Ход шибера, мм | 60-220 |
Ход контрольных линеек, мм | 60-154 |
Нагрузка, Н, не более | 7000 |
Габаритные размеры, мм, не более | 1150х660х270 |
Масса привода, кг, не более | 195 |
Тип, параметры электродвигателя и время перевода шибера при нагрузке 3500 Н
Тип электродвигателя | Мощность, Вт | Напряжение питания, В | Сила электрического тока, А | Частота вращения, об/мин | Время перевода при нагрузке 3500 Н, с |
МСА-0,3 |
300 | 200 | 2,2 | 850 | 4,6 |
МСА-0,5 |
500 | 200 | 2,5 | 1370 | 4,6 |
Основные | |
---|---|
Страна производитель | Россия |
Пользовательские характеристики | |
Производитель | Россия |
- Цена: 11 111 ₸
