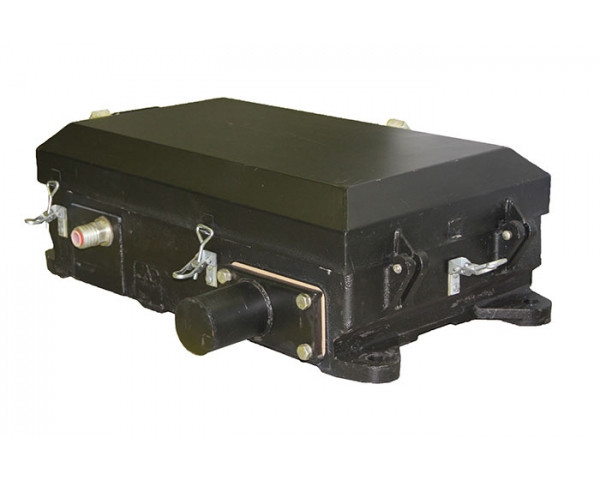

Стрелочный электропривод СПГ‑3М

Стрелочный электропривод СПГ‑3М предназначен для перевода в повторно‑кратковременном режиме, запирания и контроля положения в непрерывном режиме централизованных стрелок . Применяется на сортировочных горках.

В автопереключателе стрелочного электропривода применяются ножевые колодки аналогичные СП‑6М, что позволяет включать их в соответствующие схемы горочной электрической централизации .

Стрелочный электропривод предназначен для работы в условиях умеренного климата в интервале температур от – 45°C до + 55°C, относительной влажности воздуха до 100% при температуре не выше + 25°С для классификационной группы МС4 и К4 по ГОСТ Р 55369‑2012.

Конструкция стрелочного электропривода обеспечивает степень защиты IP54 в соответствии с ГОСТ 14254–96.

Технические характеристики


Ход шибера, мм	154±2
Ход контрольных линеек, мм	154±4
Нагрузка, Н, не более	2000
Габариты, мм	1015×780×255
Масса привода, кг, не более	190

Тип, параметры электродвигателя и время перевода шибера при нагрузке 2000 Н


Тип электродвигателя	Мощность, Вт	Напряжение питания, В	Сила электрического тока, А	Частота вращения, об/мин	Время перевода при нагрузке 2000 Н, с
МСП-0,25	250	100	6,0	1700	1,58
МСП-0,25	250	160	4,2	1700	1,6
