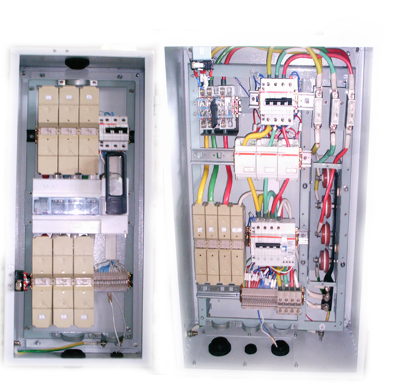

Устройства вводные ВУБС, ВУФС
(36758-101-00, 36758-201) ТУ 32 ЦШ 4626-2006
Устройства вводные ВУБС, ВУФС (замена ЩВПУ) предназначены для:
- ввода фидерных кабелей, кабелей от ДГА и аккумуляторной батареи;
- защиты источников переменного тока от токов короткого замыкания, перенапряжения и отключения всех источников электропитания с помощью дистанционного сигнала управления.
ВУБС рассчитан на работу по силовой цепи на двухсекционную аккумуляторную батарею при номинальном напряжении одной секции 24 В или 220 В и по цепи управления на номинальное напряжение постоянного тока 24 В.
ВУФС рассчитан на коммутацию трехфазной сети переменного тока с номинальным напряжением 380/220 В с системой заземления ТТ, IT, TN-C, TN-S или TN-C-S по ГОСТ Р 5057.2.
ВУФС для дистанционного управления выключением, оснащены независимым расцепителем на 24 В постоянного тока (ВУФС 1, ВУФС 2) или 220 В переменного тока (ВУФС 3, ВУФС 4).
Основные технические характеристики:
| Обозначение ВУС | Максимальный коммутируемый ток, А |
Возможные номинальные токи автоматического выключателя (для ВУФС), А |
Характер тока и номинальное напряжение, В, реле дистанционного отключения |
| ВУБС | 100 | - | =24 |
| ВУФС 1 | 63 | 25, 32, 40, 50, 63 | =24 |
| ВУФС 2 | 125 | 80, 100, 125 | =24 |
| ВУФС 3 | 63 | 25, 32, 40, 50, 63 | ≈220 |
| ВУФС 4 | 125 | 80, 100, 125 | ≈220 |
Габаритные размеры ВУБС (ВУФС): 500×700×250 мм.
Настенное расположение.
Пример записи обозначения ВУБС (ВУФС) при заказе:
ВУБС ТУ 32 ЦШ 4626-2006
| Основные | |
|---|---|
| Страна производитель | Россия |
| Пользовательские характеристики | |
| Производитель | Россия |
