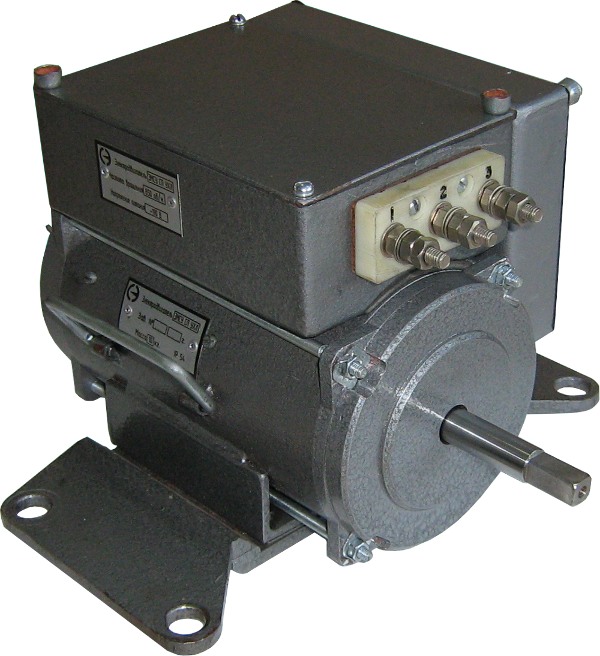

Электродвигатель малогабаритный стрелочный универсальный ЭМСУ

Электродвигатель малогабаритный стрелочный универсальный (ЭМСУ).

ТУ32 ЦШ 162.22-2009

ООО ЭТЗ "ГЭКСАР" разработаны и поставлены на серийное производство электродвигатели малогабаритные стрелочные универсальные типа ЭМСУ, заменяющие электродвигатели постоянного тока типов: МСП, ДПС и переменного тока типа МСТ, МСА.

Для управления ЭМСУ не требуется изменений существующих схем управления стрелочных приводов.

Двигатель оснащён микропроцессорной системой управления, позволяющей ему быть универсальным по питающему напряжению и частоте вращения ротора.

- ЭМСУ-СП – для стрелочных приводов типа СП (черт. 22381-00-00);

- ЭМСУ-ВСП – для стречных приводов типа ВСП (черт. 22381-00-00-01);

- ЭМСУ-Ф – для приводов с фланцевым креплением электродвигателя (черт. 22381-00-00-02);

- ЭМСУ-СПГ – для горочных стрелочных приводов (черт. 22381-00-00-03);

- ЭМСУ-ФГ – для горочных стрелочных приводов с фланцевым креплением электродвигателя (черт. 22381-00-00-04).

Имеется возможность программным способом устанавливать требуемое число оборотов в пределах от 500 об/мин до 2850 об/мин., для исполнений ЭМСУ-СП, ЭМСУ-ВСП, ЭМСУ-Ф. Двигатели ЭМСУ-СПГ и ЭМСУ-ФГ выпускаются запрограммированными на 3600 ± 15% об/мин.

При заказе следует указывать число оборотов электродвигателя. По умолчанию завод выпускает электродвигатели типа ЭМСУ-СП, ЭМСУ-ВСП, ЭМСУ-Ф запрограммированные на 1000 ± 15% об/мин.

Таблица соответствия электродвигателей типа МСТ, МСП, МСА, ДПС с электродвигателями типа ЭМСУ приведена в таблице 2.

Электродвигатель устанавливается в электроприводе в горизонтальном положении и работает в повторно-кратковременном режиме (S3 ГОСТ 183) с продолжительностью включения ПВ = 15%.

Нормальные значения и предельные отклонения параметров двигателя ЭМСУ приведены в таблице 1.

Выпускаемые модификации отличаются друг от друга типом крепления электродвигателя: СП – для стрелочных приводов типа СП; ВСП - для стрелочных приводов типа ВСП; Ф – фланцевое крепление), а также запрограммированными числом оборотов электродвигателя и родом питающего напряжения.

Таблица 1

№ п/п	Тип двигателя	Частота вращения, об/мин (nн)	Потребляемый ток, А (Iн)			Номинальный вращающий момент, Нм (Mн)
			Напряжение питания постоянное, 160 В.	Напряжение питания переменное, 190 В.	Напряжение питания, постоянное, 220В.
1	ЭМСУ- (СП, ВСП, Ф)	1000±15%	3,8±15%	2,8±15%		3,43±5%
2	ЭМСУ- СПГ, ФГ	3600±15%	-	-	4,2±15%	1,47±10%

Таблица 2

Тип электродвигателя	Тип заменяющего электродвигателя ЭМСУ	Примечание
ДПС-0,25-160В	ЭМСУ-СП
ДПС-0,55-200В	ЭМСУ-СПГ
ДПС-0,15-160В	ЭМСУ-СП
МСП-0,25-160В	ЭМСУ-СП
МСП-0,15-160В	ЭМСУ-СП
МСП-0,25-100В	ЭМСУ-СПГ	В случае применения в горочном приводе
МСА-0,3-190В	ЭМСУ-СП
МСА-0,6-190В	ЭМСУ-СП
МСА-0,3ВСП-190В	ЭМСУ-СП
МСА-0,6ВСП-190В	ЭМСУ-ВСП	Электродвигатель ЭМСУ- СП должен быть запрограммирован на 2850 об/мин
МСА-0,5-190В	ЭМСУ-ВСП
МСА-0,5СП-190В	ЭМСУ-СП
МСА-0,5ВСП-190В	ЭМСУ-ВСП

Электродвигатели типа ЭМСУ не требуют технического обслуживания в РТУ дистанции в течение 7 лет.

Электродвигатель рассчитан для эксплуатации в условиях умеренно-холодного климата (УХЛ), при рабочих температурах от минус 60°С до плюс 50°С, влажности не более 95% при температуре плюс 25°С.

Степень защиты электродвигателей от проникновения внутрь внешних твердых предметов и от вредного воздействия в результате проникновения воды – IP54 по ГОСТ 14254-96.

Масса не более 12 кг
