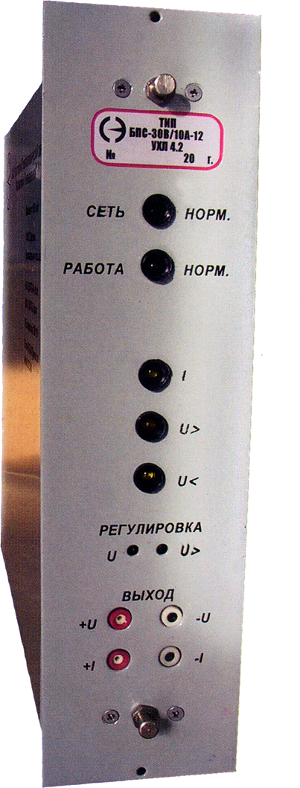

Блоки питания БПС-30В/10А-12 (22338-00-00-01),
БПС-30В/10А-14 (22338-00-00-02), БПС-30В/10А-Т (22338-00-00-03)
ТУ32 ЦШ 162.16-2004
Блоки питания типа БПС-30В/10А предназначены для применения в питающих панелях систем электрической централизации узлов связи и других объектах железнодорожного траспорта. В зависимости от варианта исполнения выпускаются: БПС-30В/10А-12 БПС-30В/10А-14 – стабилизаторы напряжения;БПС-30В/10А-Т – стабилизаторы тока.
Блоки питания типа БПС-30В/10А взаимозаменяемы с блоками типа БПС 80.
Блоки питания типа БПС-30В/10А-12 – предназначены для эксплуатации в панелях питания,имеющих 12 аккумуляторов в составе резервной батареи, в качестве источника стабилизированного напряжения;
Блоки питания типа БПС-30В/10А-14 - предназначены для эксплуатации в панелях питания электрической централизации, имеющих 14 аккумуляторов в составе резервной батареи;
>Блоки питания типа БПС-30В/10А-Т -предназначены для эксплуатации в панелях питания в качестве источникастабилизированного тока.
Блок рассчитан для работы при верхнем значении предельной рабочей температуры +60 °С и нижнем значении – 20 °С.
Вид охлаждения блока - естественная воздушная конвекция.
Основные технические характеристики:
1. Электропитание блока осуществляется от однофазной сети 180÷260 В переменного тока частотой 50±1 Гц.
2. Блоки типа БПС-30В/10 А -12, БПС-30 В/10 А -14 - работают в режиме стабилизации напряжения (режим СН) с ограничением выходного тока. Блок типа БПС-30 В/10А -Т - работает в режиме стабилизации тока (СТ).
3. Значение и диапазон плавного регулирования выходного напряжения в режиме СН для блоков БПС-30 В/10 А-12 и БПС-30 >В/10 А -14 приведены в таблицах 1, 2 и 3.
Таблица 1. При отсутсвии внешних управляющих сигналов:
Модификация | Выходное напряжение, В | Диапазон регулирования |
БПС-30 В/10 А-12 | 26,4 | 25,5…26,0 до 27,0…27,5 |
БПС-30 В/10 А-14 | 30,8 | 29,8…30,3 до 31,5…32,0 |
Таблица 2. При наличии внешнего сигнала дистанционного управления «включение повышенного напряжения»:
Модификация | Выходное напряжение, В | Диапазон регулирования |
БПС-30 В/10 А-12 | 28 | 27,0...27,5 до 28,5...29,0 |
БПС-30 В/10 А-14 | 30,8 | 29,8...31,6 до 33,3...33,8 |
Таблица 3.При наличии внешнего сигнала дистанционного управления “включение пониженного напряжения”:
Модификация | Выходное напряжение, В |
БПС-30 В/10 А-12 | 22,0 + 0,5 |
БПС-30 В/10 А-14 | 25,7 + 0,5 |
Допустимое значение выходного тока в режиме СН находится в пределах от 0 до 12 А. При токе более 12.5 А блоки типа БПС-30 В/10 А -12, БПС-30 В/10 А -14 переходят в режим стабилизации по току.
Блок имеет электронную защиту от перегрева силовых элементов.
