Датчики импульсов микроэлектронные ДИМ-1 ДИМ-1.1 ДИМ-2

Датчики импульсов микроэлектронные

типа

ДИМ-1.2 (36291-101-00) ДИМ-1.1 (36291-101-00-01)

и

ДИМ-2 (36291-201-00) ТУ 32 ЦШ 3638-90

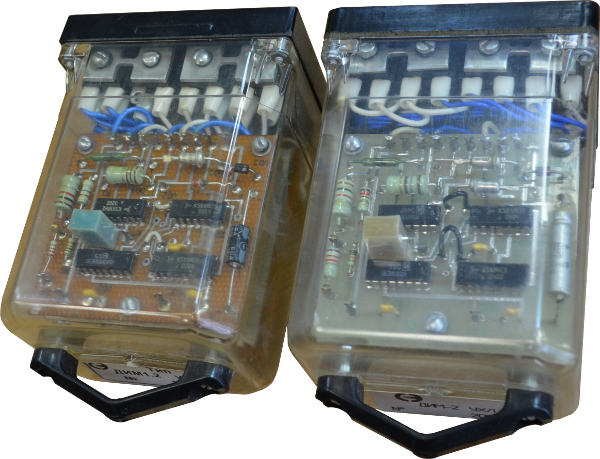

Датчики импульсов микроэлектронные типа ДИМ-1 используются взамен маятниковых трансмиттеров МТ-1 и МТ-2 и предназначены для управления работой реле, осуществляющих импульсное питание рельсовых цепей, ламп путевых и переездных светофоров.

Датчики импульсов микроэлектронные типа ДИМ-1 рассчитаны на размещение в металлических шкафах наружной установки для эксплуатации при температурах от минус 45 до плюс 55С.

Выпускаются две модификации датчиков импульсов микроэлектронных типа ДИМ-1: ДИМ-1.1 и ДИМ-1.2, отличающиеся между собой параметрами импульсов на нагрузке. При номинальном напряжении питания 14 В номинальное число импульсов в минуту ДИМ-1.2: n = 40; ДИМ-1.1: n = 80 и 120.

Датчики импульсов микроэлектронные типа ДИМ-1 рассчитаны на работу при напряжениях питания: 12; 14; 24 В.

Микроэлектронный датчик ДИМ-2 используется взамен бесконтактного датчика импульсов ДИБ для управления четырьмя блоками силового кодирования БСК, осуществляющими бесконтактное импульсное питание цепей переменного тока: ламп табло, пультов ограждения составов, ламп светофоров.

ДИМ-2 размещается в капитальных помещениях постов ЭЦ и рассчитан на напряжение питания 24 В.

ДИМ-2 при номинальном напряжении источника питания обеспечивает следующие параметры импульсов:

- номинальное число импульсов в минуту на выходах OUT1 и OUT2 п1=40, на выходах OUT3 и OUT4 п2=60;

- номинальная длительность импульсов на выходах OUT1, OUT3, OUT4 - 0,5 с, OUT2 — 1 с;

- допустимое отклонение значений временных параметров в нормальных климатических условиях 3%.
