Назначение изделия

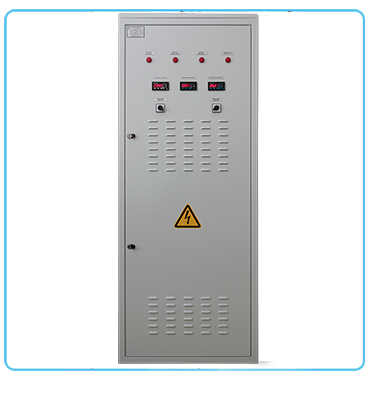

Шкаф преобразовательно-распределительный универсальный ШПРУ совместно с вводными щитами фидеров ВЩФ и шкафом формирования гарантированного питания ШФГП предназначен для центрального питания устройств электрической централизации станций, имеющих до 30 стрелок, на участках с любым видом тяги.
|
Отличительные особенности
- питание устройств ЭЦ;
- импульсное питание ламп светофоров и ламп пульта-табло;
- ручное и автоматическое переключение режима питания ламп светофоров и ручное переключение режима питания ламп пульта-табло;
- заряд внешней аккумуляторной батареи;
- автоматический контроль снижения сопротивления изоляции цепей питания нагрузок ЭЦ;
- защита цепей питания нагрузок ЭЦ от перегрузок по току и короткого замыкания;
- измерение напряжений цепей питания нагрузок ЭЦ постоянного и переменного тока, тока батареи и релейной нагрузки;
- дистанционная сигнализация «сухими контактами» и/или по интерфейсу RS-485.
Технические характеристики
| Нагрузка |
Обозначение цепи |
Imах, А (P, кВт) |
Uном, В |
| Реле поста ЭЦ (стативы) |
П-М |
12 |
24 |
| Шкафы |
ЩП-ЩМ, П1-М П2-М, П3-М |
5 |
| Лампы пульта-табло, непрерывное питание |
С-МС,
КС-МС |
8 |
~24 |
| ~19 |
| 0 |
| Лампы пульта-табло, импульсное питание |
СМ-МС,
РСХМ-МС |
2 |
~24 |
| ~19 |
| 0 |
| Рабочие цепи стрелочных электроприводов переменного тока |
РА-РВ-РС |
(1,5) |
~220(линейное) |
| РУА-РУВ-РУС |
~235(линейное) |
| Обогрев стрелок |
Э-ОЭ |
(1,5) |
~220 |
| Релейные шкафы |
ПХРШ-ОХРШ |
2,4 |
~220 |
| Контрольные цепи стрелок |
ПХКС-ОХКС |
1,4 |
~220 |
| Аппаратура тональных рельсовых цепей |
ПХН(1-4)-ОХН(1-4) |
2 |
~220 |
| Кодирование АЛСН |
ПХЛ(1,2)-ОХЛ(1,2) |
2 |
~220 |
| Резервное питание |
ГПХ-ГОХ |
1,4 |
~220 |
| Светофоры, непрерывное питание |
ПХС-ОХС |
3 |
~220 |
| ~180 |
| Мигание входных светофоров |
ПХСМ-ОХС |
1 |
~220 |
| ~180 |
| Мигание выходных светофоров |
ПХСМВ-ОХС |
3 |
~220 |
| ~180 |
| Маршрутные указатели |
ПХМУ-ОХМУ |
2 |
~220 |
| ~220 |
| Огневые реле выходных светофоров |
ОМП-ЩМ |
1 |
24 |
| Управление внешними импульсными реле |
ПМП-ЩМ |
1 |
| Внепостовые устройства |
ЛП-ЛМ |
2 |
24 |
|
