Назначение изделия

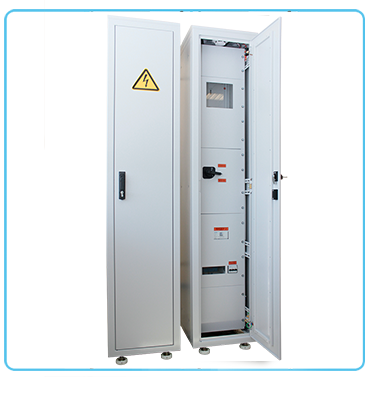

Вводный щит фидера ВЩФ предназначен для ввода питания от внешнего источника переменного тока, защиты нагрузки от перенапряжений, учета потребляемой электроэнергии, ручного и дистанционного отключения внешнего источника переменного тока.
|
Отличительные особенности
- ввод кабеля внешнего источника переменного тока;
- защита от атмосферных и коммутационных перенапряжений;
- учет потребляемой электроэнергии (для исполнения ВЩФ «С»);
- защита от перегрузки по току и короткого замыкания;
- ручное отключение внешнего источника переменного тока;
- дистанционное отключение внешнего источника переменного тока;
- подключение к любым системам заземления (TT, IT, TN-C, TN-S);
- дистанционная сигнализация «сухими контактами» и/или по интерфейсу RS-485.
Технические характеристики
Наименование параметра |
Значение параметра |
Тип входной сети |
380/220 В, 3х220 В
|
Номинальная частота сети, Гц |
50
|
Номинальные токи, А |
32, 40, 50, 63, 80, 100, 125, 160, 200 |
Класс точности учета электроэнергии |
0,5S |
Системы заземления |
TN-C, TT, IT, TN-S, TN-C-S
|
Номинальное напряжение постоянного тока цепей управления, В |
24
|
Диспетчерский контроль |
Интерфейс RS-485,
«сухие контакты»
|
Способ обслуживания |
Односторонний
|
Степень защиты по ГОСТ 14254-96 |
IP31
|
Габаритные размеры (ВхШхГ), мм, не более |
2000х400х400 |
|
