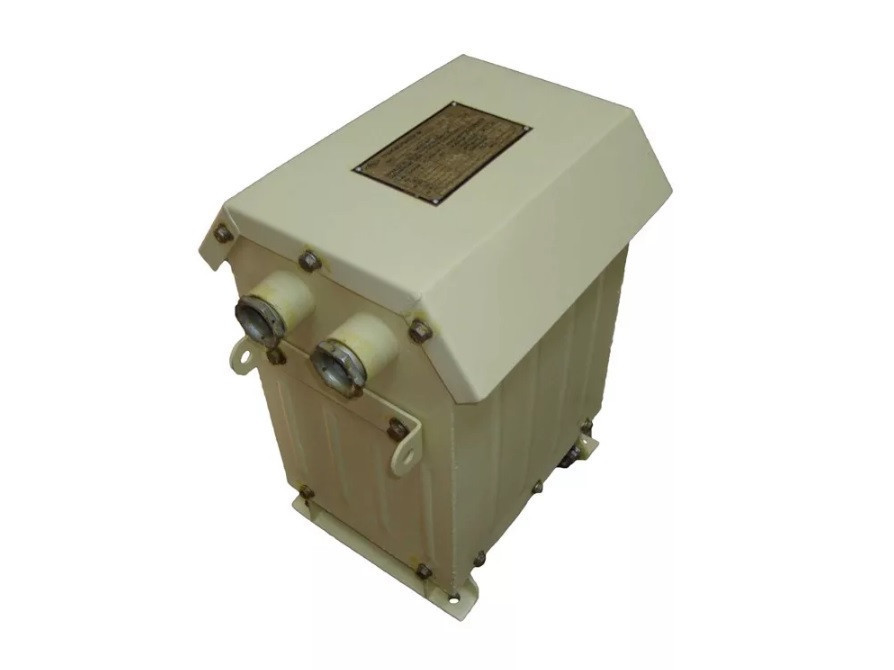

Трансформаторы однофазные, силовые серии ОСЗМ общего назначения с номинальным напряжением до 1000В.
Трансформаторы предназначены для включения в однофазную сеть переменного тока частоты 50 Гц или 60 Гц и
питания пониженным напряжением цепей управления, местного освещения, сигнализации и автоматики, электродвигателей, для бытовых нужд
Трансформаторы снабжены защитным кожухом.
Климатическое исполнение У, УХЛ категории размещения 2; 3 по ГОСТ 15150.
Климатическое исполнение ОМ категории размещения 5 по ГОСТ 15150.
Расшифровка условного обозначения трансформаторов серии ОСЗМ:
О – однофазный;
С – сухой, охлаждение естественное воздушное;
З – защищенный;
М – многоцелевое назначение;
Числовое значение в киловольт–амперах – номинальная мощность.
По условиям установки на месте работы трансформаторы относятся к стационарным.
Степень защиты IP22; IP23 по ГОСТ 14254.
Трансформаторы соответствуют требованиям пожарной безопасности по ГОСТ 12.1.004.
Конструкция трансформаторов соответствует требованиям безопасности ГОСТ 12.2.007.0; ГОСТ 12.2.007.2.
Трансформаторы соответствуют требованиям ИАЯК. 671111. 065 ТУ.
Примечание:
По согласованию сторон трансформаторы могут выпускаться с другими сочетаниями напряжения.
Наимено- вание |
Климатическое исполнение, категория размещения |
Основные технические данные изделия |
Масса, кг |
Габаритные размеры, мм (длина*ширина*высота) |
||
Мощность, кВА |
Номинальное напряжение обмоток, В |
|||||
Первичной |
Вторичной |
|||||
ОСЗМ-2,5 |
У, УХЛ, 2,3; ОМ5 |
2,5 |
380; 220 |
12; 24; 29; 36; 42; 56; 110; 130; 220; 260 |
23 |
310х212х300 |
ОСЗМ-3,0 |
У, УХЛ, 2,3; ОМ5 |
3,0 |
380; 220 |
12; 24; 29; 36; 42; 56; 110; 130; 220; 260 |
25 |
310х212х300 |
ОСЗМ-4,0 |
У, УХЛ, 2,3; ОМ5 |
4,0 |
380; 220 |
12; 24; 29; 36; 42; 56; 110; 130; 220; 260 |
36 |
310х242х300 |
ОСЗМ-5,0 |
У, УХЛ, 2,3; ОМ5 |
5,0 |
380; 220 |
24; 29; 36; 42; 56; 110; 130; 220; 260 |
41 |
350х242х300 |
ОСЗМ-6,3 |
У, УХЛ, 2,3; ОМ5 |
6,3 |
380; 220 |
24; 29; 36; 42; 56; 110; 130; 220; 260 |
48 |
310х342х365 |
ОСЗМ-7,0 |
У, УХЛ, 2,3; ОМ5 |
7,0 |
380; 220 |
24; 29; 36; 42; 56; 110; 130; 220; 260 |
55,5 |
360х380х370 |
ОСЗМ-10,0 |
У, УХЛ, 2,3; ОМ5 |
10,0 |
380; 220 |
24; 29; 36; 42; 56; 110; 130; 220; 260 |
61,5 |
360х380х370 |
ОСЗМ-12,0 |
У, УХЛ, 2,3; ОМ5 |
12,0 |
380; 220 |
36; 42; 56; 110; 130; 220; 260 |
65 |
420х365х610 |
ОСЗМ-16,0 |
У, УХЛ, 2,3; ОМ5 |
16,0 |
380; 220 |
36; 42; 56; 110; 130; 220; 260 |
120 |
440х365х610 |
ОСЗМ-20,0 |
У, УХЛ, 2,3; ОМ5 |
20,0 |
380; 220 |
36; 42; 56; 110; 130; 220; 260 |
136 |
440х365х690max |
ОСЗМ-25,0 |
У, УХЛ, 2,3; ОМ5 |
25,0 |
380; 220 |
56; 110; 130; 220; 260 |
160 |
470х365х690max |
ОСЗМ-30,0 |
У, УХЛ, 2,3; ОМ5 |
30,0 |
380; 220 |
56; 110; 130; 220; 260 |
162 |
470х365х690max |
