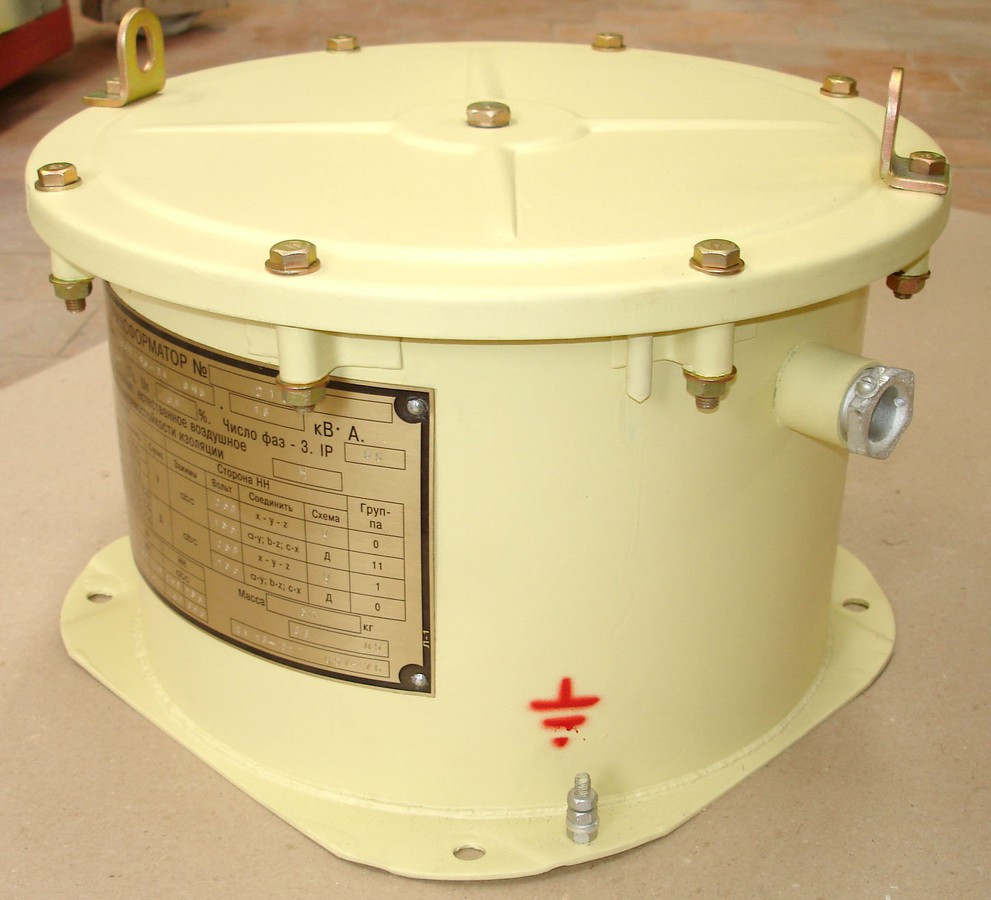

Однофазные трансформатор ОСВМ
По конструктивному исполнению трансформаторы OCBM являются водозащищенными - степень защиты IР65.Трансформаторы этой серии производятся
по ТУ 16-5 17.701-15.
Трансформаторы серии ОСЗМ по основным характеристикам полностью аналогичны трансформаторам ОСВМ за исключением степени защиты.
Трансформаторы ОС3М изготавливаются со степенью защиты IР23.
Трансформаторы этой серии производятся по ИАЯК 671111.065 ТУ.
Условное обозначение типоисполнения трансформатора:
ХХМ-Х.Х. ОМ5:
X - О - однофазный;
X - сухой, охлаждение естественное воздушное (СВ - при водозащищенном исполнении; СЗ — при каплезащищенном исполнении);
М - морской;
X - номинальная мощность, кВ-А;
Х- год разработки (указывается при необходимости);
ОМ5- климатическое исполнение и категория размещения по ГОСТ 15150-69.
Степень защиты:
Трансформаторы ОСВМ - IP 54 и IР65.
Наименование |
Основные технические данные изделия |
Масса, кг |
Габаритные размеры, мм (длина х ширина х высота) |
||
Мощность, кВА |
Номинальное напряжение обмоток, В |
||||
Первичной |
Вторичной |
||||
ОСВМ-0,25 ОМ5 |
0,25 |
660; 440; 380; 240; 220; 127 |
12; 244 36; 42; 110; 127; 220 |
5,9 |
250 х 200 х 180 |
ОСВМ-0,4 ОМ5 |
0,4 |
660; 440; 380; 240; 220; 127 |
12; 244 36; 42; 110; 127; 220 |
11 |
250 х 200 х 195 |
ОСВМ-0,5 ОМ5 |
0,5 |
660; 440; 380; 240; 220; 127 |
12; 244 36; 42; 110; 127; 220 |
11,5 |
250 х 200 х 195 |
ОСВМ-0,63 ОМ5 |
0,63 |
660; 440; 380; 240; 220; 127 |
12; 244 36; 42; 110; 127; 220 |
17 |
250 х 200 х 195 |
ОСВМ-1,0 ОМ5 |
1,0 |
660; 440; 380; 240; 220; 127 |
12; 244 36; 42; 110; 127; 220 |
13 |
200 х 200 х 280 |
ОСВМ-1,6 ОМ5 |
1,6 |
660; 440; 380; 240; 220; 127 |
12; 244 36; 42; 110; 127; 220 |
25 22 |
365 х 340 х 285 (1 катушка) 270 х 270 х 320 (2 катушки) |
ОСВМ-2,5 |
2,5 |
660; 440; 380; 240; 220; 127 |
12; 244 36; 42; 110; 127; 220 |
28 |
365 х 340 х 335 |
ОСВМ-4,0 |
4,0 |
660; 440; 380; 240; 220; 127 |
12; 244 36; 42; 110; 127; 220 |
41 |
365 х 340 х 335 |
ОСВМ-6,3 |
6,3 |
660; 440; 380; 240; 220; 127 |
12; 244 36; 42; 110; 127; 220 |
52 |
365 х 340 х 385 |
Условия эксплуатации:
температура окружающего воздуха от минус 40 до 45 °С.
Не допускается работа трансформатора с открытой крышкой и без заземления.
Класс защиты 1 по ГОСТ 12.2.007.0-75.
Требования пожарной безопасности по ГОСТ 12.1.004-91.
Основные | |
---|---|
Страна производитель | Россия |
Масса | 0 кг |
Пользовательские характеристики | |
Производитель | Россия |
- Цена: 11 111 ₸
