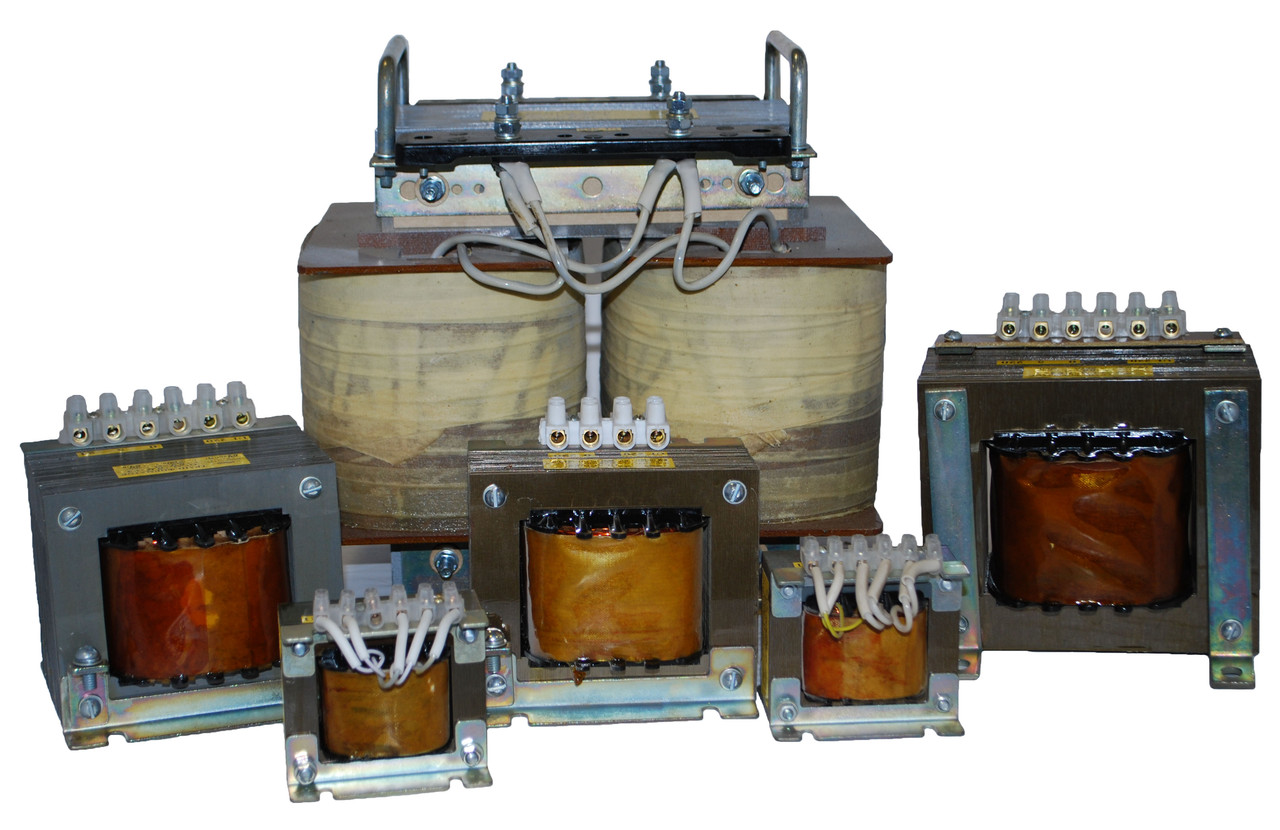

Трансформаторы ОСМ, ОСМ1
11 111 ₸
Показать оптовые цены- В наличии
- Оптом и в розницу
- +7 (776) 145-75-25сот.
Трансформаторы однофазные, силовые серий ОСМ, ОСМ1 общего назначения с номинальным напряжением до 1000В
Трансформаторы предназначены для питания цепей управления, местного освещения, сигнализации и автоматики, электродвигателей.
Климатическое исполнение У, УХЛ категории размещения 2; 3 по ГОСТ 15150.
Климатическое исполнение ОМ категории размещения 5 по ГОСТ 15150.
Расшифровка условного обозначения трансформаторов серии ОСО, ОСМ:
О (в начале обозначения) – однофазный;
С – сухой, охлаждение естественное воздушное;
М – многоцелевое назначение;
О (в конце обозначения) – для местного освещения;
ОСМ1 – видоизменение трансформатора серии ОСМ (по требованию заказчика);
Числовое значение в киловольт–амперах – номинальная мощность.
По условиям установки на месте работы трансформаторы относятся к стационарным.
Степень защиты IP00 ГОСТ 14254.
Трансформаторы соответствуют требованиям пожарной безопасности по ГОСТ 12.1.004.
Конструкция трансформаторов соответствует требованиям безопасности ГОСТ 12.2.007.0; ГОСТ 12.2.007.2.
Трансформаторы соответствуют требованиям ИАЯК. 671111. 065 ТУ
Примечание:
- В трансформаторах ОСМ-0,02;ОСМ-0,05; ОСМ-0,63 по требованию заказчика обмотки могут быть залиты специальным электротехническим компаундом, предотвращающим попадание в них воды (трансформаторы герметизированные ОСМ (Г)).
- Трансформаторы ОСМ-0,02; ОСМ-0,05; ОСМ-0,63 могут быть полностью помещены в корпус, изготовленный из стеклонаполненного армамида , и залиты специальным электротехническим компаундом, что обеспечивает полную защиту магнитопровода и обмоток от воздействия вредных факторов окружающей среды (трансформаторы с улучшенной герметизацией ОСМ (ГВ)).
|
Наименование |
Основные технические данные изделия |
Масса, кг |
Габаритные размеры, мм (длина*ширина* высота) |
||
|
Мощность, кВА |
Номинальное напряжение обмоток, В |
||||
|
Первичной |
Вторичной |
||||
|
ОСМ-0,02 |
0,02 |
660-380; 380; 220 |
5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260 |
0,52 |
60 х 45 х 50 |
|
ОСМ-0,05 |
0,05 |
660-380; 380; 220 |
5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260 |
1 |
78 х 56 х 65 |
|
ОСМ-0,063 |
0,063 |
660-380; 380; 220 |
5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260 |
1,3 |
78 х 67 х 79 |
|
ОСО-0,1; ОСМ-0,1 |
0,1 |
660-380; 380; 220 |
5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260 |
2,4 |
120 х 68 х 125 |
|
ОСО-0,16; ОСМ-0,16 |
0,16 |
660-380; 380; 220 |
5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260 |
3,3 |
120 х 82 х 125 |
|
ОСО-0,25; ОСМ-0,25 |
0,25 |
660-380; 380; 220 |
5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260 |
4,0 |
120 х 90 х 125 |
|
ОСО-0,4; ОСМ-0,4 |
0,4 |
660-380; 380; 220 |
5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260 |
6,3 |
120 х 118 х 125 |
|
ОСО-0,5; ОСМ-0,5 |
0,5 |
660-380; 380; 220 |
5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260 |
8,5 |
144 х 120 х 152 |
|
ОСО-0,63; ОСМ-0,63 |
0,63 |
660-380; 380; 220 |
5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260 |
8,5 |
144 х 120 х 152 |
|
ОСО-1,0; ОСМ-1,0 |
1,0 |
660-380; 380; 220 |
12; 24; 29; 36; 42; 56; 110; 130; 220; 260 |
11 12,5 |
180х117 х 185 (1 кат.) 160х180 х 220 (2 кат.) |
|
ОСМ-1,6 |
1,6 |
660-380; 380; 220 |
12; 24; 29; 36; 42; 56; 110; 130; 220; 260 |
16,4 17,6 |
180х160 х 185 (1 кат.) 160х200 х 220 (2 кат.) |
|
ОСМ-2,5 |
2,5 |
660-380; 380; 220 |
12; 24; 29; 36; 42; 56; 110; 130; 220; 260 |
21 |
270 х 170 х 225 |
|
ОСМ-3,0 |
3,0 |
660-380; 380; 220 |
12; 24; 29; 36; 42; 56; 110; 130; 220; 260 |
23 |
280 х 170 х 225 |
|
ОСМ-4,0 |
4,0 |
660-380; 380- 220 |
12; 24; 29; 36; 42; 56; 110; 130; 220; 260 |
33 |
270 х 220 х 230 |
|
ОСМ-5,0 |
5,0 |
660-380; 380-220 |
24; 29; 36; 42; 56; 110; 130; 220; 260 |
36,5 |
290 х 240 х 230 |
|
ОСМ-6,3 |
6,3 |
660-380; 380- 220 |
24; 29; 36; 42; 56; 110; 130; 220; 260 |
40,5 |
275 х 250 х 280 |
|
ОСМ-7,0 |
7,0 |
660-380; 380-220 |
24; 29; 36; 42; 56; 110; 130; 220; 260 |
55,5 |
290 х 260 х 320 |
|
ОСМ-10,0 |
10,0 |
660-380; 380-220 |
24; 29; 36; 42; 56; 110; 130; 220; 260 |
61,5 |
290 х 260 х 320 |
|
ОСМ-12,0 |
12,0 |
660-380; 380-220 |
36; 42; 56; 110; 130; 220; 260 |
65 |
340 х260 х 320 |
|
ОСМ-16,0 |
16,0 |
660-380; 380-220 |
36; 42; 56; 110; 130; 220;260 |
115 |
360 х 365 х 550 |
|
ОСМ-20,0 |
20,0 |
660-380; 380-220 |
36; 42; 56; 110; 130; 220;260 |
132 |
410 х 365 х 630 |
|
ОСМ-25,0 |
25,0 |
660-380; 380-220 |
36; 42; 56; 110; 130; 220;260 |
160 |
470 х 365 х 630 |
|
ОСМ-30,0 |
30,0 |
660-380; 380-220 |
36; 42; 56; 110; 130; 220;260 |
162 |
470 х 365 х 630 |
| Основные | |
|---|---|
| Страна производитель | Россия |
| Мощность | 1000 кВА |
| Пользовательские характеристики | |
| Производитель | Россия |
