Трансформаторы ТСМР и ТСЗМР

 Трансформаторы трехфазные, разделительные и безопасные разделительные серий

ТСМР, ТСЗМР общего назначения с номинальным напряжением до 1000В.

Разделительный трансформатор – это трансформатор, первичная обмотка которого

электрически не связана со вторичными обмотками с целью исключения опасности, обусловленной возможностью случайного одновременного прикасания к земле и токоведущим частям или

нетоковедущим частям, которые могут оказаться под напряжением в случае повреждения изоляции.

Безопасный разделительный трансформатор – это разделительный трансформатор,

предназначенный для питания цепей сверхнизким (до 50 В) напряжением.

Трансформаторы предназначены для включения в трехфазную сеть переменного тока частоты 50 Гц

или 60 Гц и питания пониженным напряжением выпрямительных схем, станков,

электрического инструмента и различных потребителей в электроустановках общего назначения

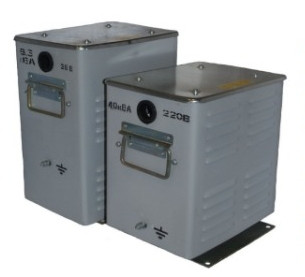

Трансформаторы ТСЗМР снабжены защитным кожухом.

Климатическое исполнение У, УХЛ категории размещения 2; 3 по ГОСТ 15150.

Климатическое исполнение ОМ; Т категории размещения 3; 5 по ГОСТ 15150.

Класс трансформаторов I, II по ГОСТ 30030.

Расшифровка условного обозначения трансформаторов серии ТСМР, ТСЗМР:

Т – трехфазный;

С – сухой, охлаждение естественное воздушное;

М – многоцелевое назначение;

З – защищенный;

Р – разделительный;

Числовое значение в киловольт–амперах – номинальная мощность.

По условиям установки на месте работы трансформаторы относятся к стационарным.

Степень защиты IP00; IP22; IP23 по ГОСТ 14254.

Трансформаторы соответствуют требованиям пожарной безопасности по ГОСТ 12.1.004.

Конструкция трансформаторов  соответствует требованиям безопасности ГОСТ 12.2.007.0; ГОСТ 12.2.007.2.

Трансформаторы соответствуют требованиям ИАЯК. 671111. 067 ТУ; ГОСТ 30300.

Схемы и группы соединения обмоток:

Yн/?-11; ?/?-0; ?/Yн-11; Yн/Y-0

Примечание: По согласованию сторон трансформаторы могут выпускаться с другими сочетаниями напряжения.

В соответствии с ГОСТ IEC 61558-2-6 возможно изготовление безопасных разделительных трансформаторов большей номинальной мощности по взаимному соглашению с потребителем.
