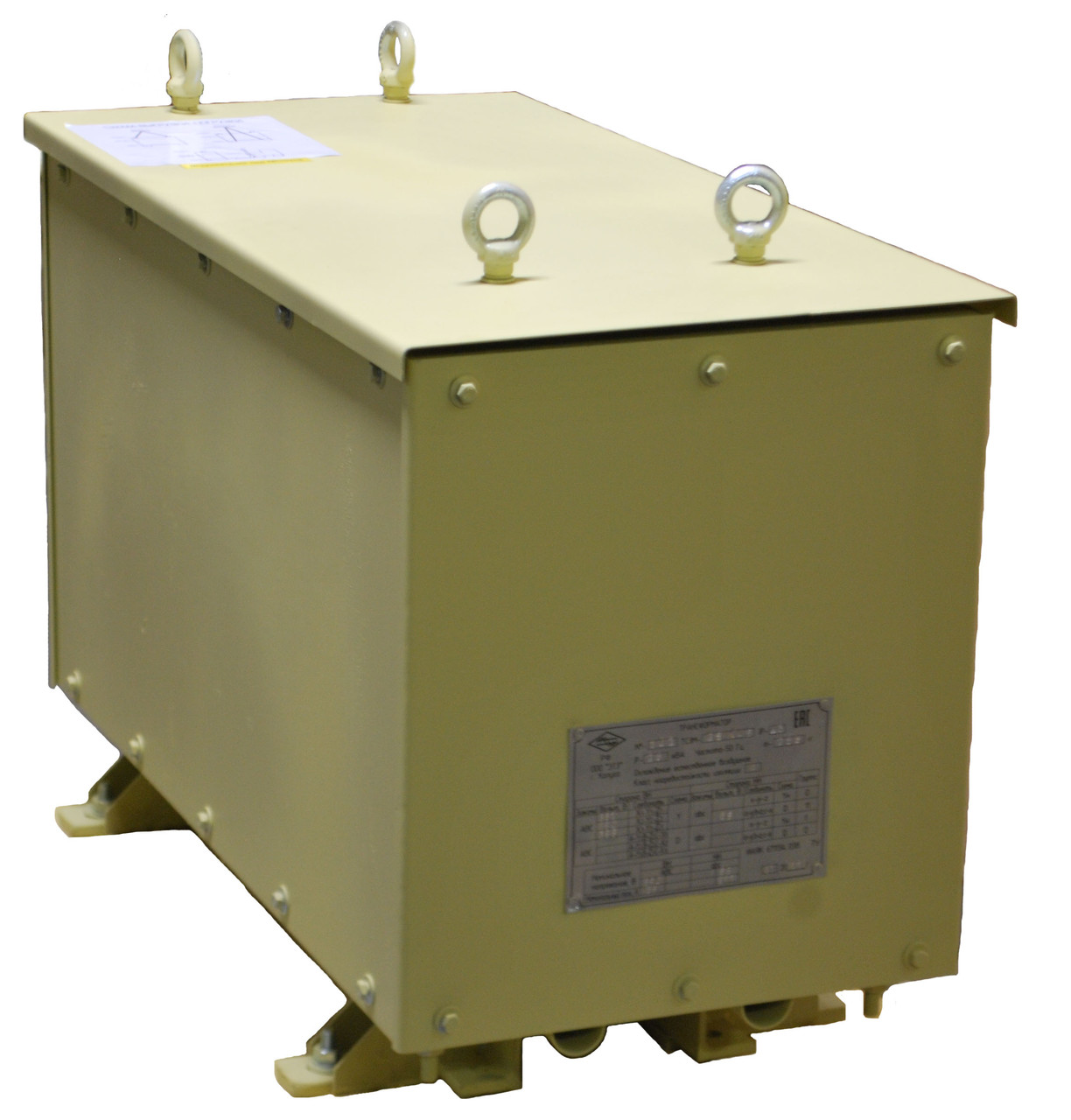

ТСЗМ-16,0-17; ТСЗМ-25,0-17; ТСЗМ-10,0-1.
Указанные трансформаторы изготавливаются в категории размещения ОМ5, со степенью защиты IP23.
Основными особенностями этих трансформаторов являются:
- Повышенная стойкость к внешним механическим воздействиям и возможность работать в условиях повышенной вибрации, увеличенных ударных нагрузках и других механических воздействиях согласно М35 по ГОСТ 17516;
- Применение изоляционных материалов класса нагревостойкости Н (для трансформаторов ТСЗМ-16,0-17, ТСЗМ-25,0-17);
- Наличие регулировочных отпаек по питающему напряжению;
- Подвод питающих кабелей с одной стороны.
Трансформаторы трехфазные, сухие, защищенные (ТСЗМ) предназначены для питания пониженным (повышенным) напряжением различных цепей в электроустановках общего назначения: системы управления электроприводов, электроинструментов, освещения, автоматики, бытового назначения и т. д.
1.2.Охлаждение трансформатора естественное воздушное.
2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ
2.1. Степень защиты по ГОСТ 14254-96 IP23
2.2. Номинальная мощность, кВА 10,0; 16,0; 20,0; 25,0; 40,0
2.3. Номинальное напряжение обмотки ВН, В - Согласно таблице
2.4. Номинальное напряжение обмотки НН, В - Согласно таблице
2.5. Частота сети, Гц 50
2.6. К.П.Д.,%, не менее 90
2.7. Габаритные размеры, мм - Согласно таблице
2.8. Масса, кг - Согласно таблице
2.9. Климатическое исполнение ОМ5
2.10. Схема соединения обмоток согласно таблице.
Типоисполнение трансформатора |
Номинальная мощность, кВа |
Номинальное напряжение обмоток, В |
Схема и группа соединения обмоток |
|
Первичной | Вторичной (при х.х.) | |||
ТСЗМ-10,0-1 ОМ5 | 10,0 |
380-390-399* 380-220 440 660 660-380 |
90 208-120; 230-133 230-133; 400-230 230-133 400 |
У/Д-11 У-Д/Ун-Д-0-11-1-0 У/Ун-Д-0-11 У/Ун-Д-0-11 У-Д/Ун-0-1 |
ТСЗМ-16,0-17 ОМ5 | 16,0 |
380 380-220* 380 440 660 660-380 |
36; 220 208-120; 230-133 230-133; 400-230 230-133; 400 |
У/Д-11 У/У У-Д/Ун-Д-0-11-1-0 У/Ун-Д-0-11 У/Ун-Д-0-11 У-Д/Ун-0-1 |
ТСЗМ-25,0-17 ОМ5 | 25,0 |
380 380-390-399* 380-220 440 660 660-380 |
65 220 208-120; 230-133 230-133; 400-230 230-133 400 |
У/Д У/Д-11 У-Д/Ун-Д-0-11-1-0 У/Ун-Д-0-11 У/Ун-Д-0-11 У-Д/Ун-0-1 |
3. КОМПЛЕКТ ПОСТАВКИ
3.1. Трансформатор, шт 1
3.2. Паспорт, экз 1
3.3. Инструкция по эксплуатации 1
4. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
4.1.Не допускается работа трансформатора с открытой крышкой и без заземления.
4.2. Трансформаторы выполнены класса защиты 1 по ГОСТ 12.2.007.0-75.
4.3.Требования пожарной безопасности по ГОСТ 12.1.004-91.
5. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
5.1. Трансформатор ТСЗМ-XX,X-17 ОМ5 соответствует ИАЯК.671134.038 ТУ (ТУ16-09)
6. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
6.1. Предприятие-изготовитель гарантирует соответствие трансформатора требованиям технических условий при соблюдении потребителем условий эксплуатации и хранения, установленных техническими условиями.
6.2.. Гарантийный срок эксплуатации трансформатора устанавливается 12 месяцев со дня продажи.
6.3.Хранение трансформатора должно производиться в закрытом не отапливаемом помещении с естественной вентиляцией при tо=(-50;+40) оC в транспортной таре или без нее при отсутствии в окружающем воздухе паров кислот, щелочей и других примесей, вредно воздействующих на материалы, из которых изготовлен трансформатор.
7. ТРАНСПОРТИРОВАНИЕ
7.1.Транспортирование трансформатора допустимо осуществлять любым видом транспорта, с защитой от атмосферных осадков при tо=(-50; 40) оС с общим числом перегрузок не более 4.
8. РЕМОНТ И ВОССТАНОВЛЕНИЕ
8.1.Заводом-изготовителем не принимаются претензии по техническому состоянию трансформаторов, вышедших из строя по вине потребителя.
9. УТИЛИЗАЦИЯ
9.1. Трансформатор не содержит вредных и токсичных веществ, драгоценных металлов.
9.2. Специальные требования к утилизации отсутствуют.
10. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
10.1. ВВЕДЕНИЕ
Трансформаторы трехфазные сухие защищенные серии ТСЗМ (в дальнейшем именуемые «трансформаторы») с естественным воздушным охлаждением, изготавливаемые для нужд народного хозяйства.
10.2. НАЗНАЧЕНИЕ И ТЕХНИЧЕСКИЕ ДАННЫЕ.
10.2.1.Трансформаторы предназначены для питания пониженным (повышенным) напряжением различных цепей в электроустановках общего назначения: системы управления электроприводов, электроинструментов, освещения, автоматики, бытового назначения и т.д.
10.2.2.Трансформаторы имеют защитный кожух. По условиям установки на месте работы трансформаторы относятся к стационарным.
10.2.3.Превышение температуры трансформатора над температурой окружающей среды (25°С) не должно быть более 90°С.
10.3. ПОРЯДОК УСТАНОВКИ.
10.3.1. Места установки трансформаторов не должны содержать агрессивных газов и паров, токопроводящей пыли. Высота установки над уровнем моря неболее 1000 метров. Трансформаторы не защищены от воздействия снежной пыли.
10.3.2.Перед включением в сеть:
10.3.3.Трансформатор должен быть тщательно осмотрен. При осмотре необходимо убедиться в отсутствии механических повреждений и надежности контактных соединений.
10.3.4.Заземлить корпус трансформатора.
10.4. ПОРЯДОК РАБОТЫ.
10.4.1. Снять крышку трансформатора, предварительно открутив рым-болты М12.
10.4.2. Подключить сеть через гнездо в кожухе к панели 1 трансформатора
10.4.3. Подключить нагрузку соответствующего напряжения к трансформатору через гнездо в кожухе к панели 2.
10.4.4. Установить крышку.
