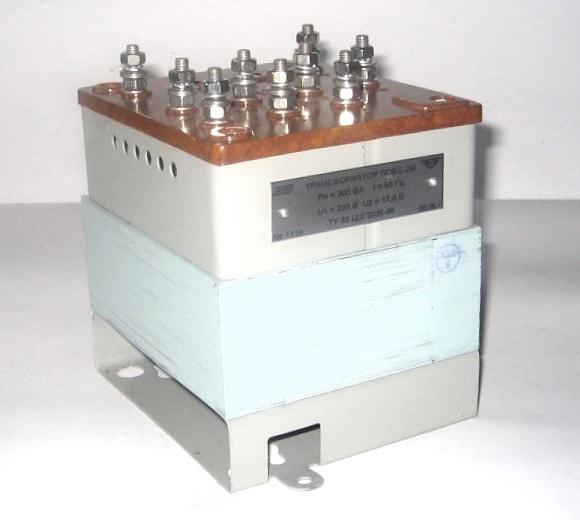

Трансформаторы ПОБС, ПТМ-А, ПРТ-А, ПТ

Буквенное обозначение трансформаторов:

• Общепромышленное исполнение (А)
• Противопожарное исполнение (П)
• Герметизированное исполнение (Г)
• Нестандартное напряжение сети (Б)
• С улучшенной герметизацией (В)

Трансформаторы выпускаемые другими заводами с буквенным индексом (М) могут быть заменены на выпускаемые нашим заводом трансформаторы с буквенным обозначением (А).

Трансформаторы автоблокировочные типов ПОБС, ПРТ, ПТ, ПТМ, РТ, РТЭ, С0БС, СТ, применяются на железных дорогах для питания цепей автоблокировки и сигнализации в электрических сетях переменного тока частотой 25 и 50 Гц.

 Структура условного обозначения
 ПОБС-ХА:
 П - путевой; О - однофазный; Б - броневой; С - сухой;
 X - порядковый номер типа (2; 3; 5);А - автоблокировочный.
 ПРТ-А: ПРТ - путевой релейный трансформатор; А - автоблокировочный.
 ПТ-25А: ПТ - путевой трансформатор; 25 - частота тока, Гц; А - автоблокировочный.
 ПТМ-А: ПТМ - путевой трансформатор малогабаритный; А - автоблокировочный.
 РТЭ-1А: РТЭ - релейный трансформатор для электрифицированных участков;1- порядковый номер;  А - автоблокировочный.
 СОБС-ХХ: СОБС - сигнальный однофазный броневой; сухой; XX — порядковый номер (2А; 3А; 3Б).
 СТ-Х:  СТ - сигнальный трансформатор; X — порядковый номер (4; 5; 6; 3 С).
 Общепромышленное исполнение (А);
 Противопожарное исполнение (П);
 Герметизированное исполнение (Г).
 Условия эксплуатации:
 высота над уровнем моря не более 1000 м;
 Температура окружающего воздуха от минус 40 до +40 °С;
 Относительная влажность воздуха до 80% при температуре 20 °С;
 окружающая среда невзрывоопасная, не содержащая едкие пары в концентрациях, разрушающих  металлы и изоляцию, не насыщенная токопроводящей пылью;
 Установка в металлических шкафах или помещениях закрытого типа;
 Охлаждение естественное воздушное.
